سمات:
1. مقبض MCB قابل للإغلاق أو مزود بدعامة قفل لتجنب تغييرات التشغيل الخطيرة (تشغيل / إيقاف).
2. يوفر المقبض إشارة واضحة لموضع الاتصال.
3. توفر الطباعة الكافية لجميع البيانات الموجودة على الجهة الأمامية إمكانية تحديد الهوية على المدى الطويل
4. فئة الحد من الطاقة لمفتاح قاطع الدائرة: 3.
5. يقتصر انبعاث الغازات المتأينة على أشد القيود: مسافة الشبكة 45 ملم.
6. قاطع MCB هذا للاستخدام المنزلي يتوافق مع خصائص التعثر IEC60898 - BC وD.
7. قواطع الدائرة MCB للصناعة وفقًا لخصائص التعثر الفوري IEC60947-2 مع الإصدار B: 4ln، الإصدار C: 8ln، الإصدار D: 12ln
8. يمكن تمديد قواطع الدائرة الصغيرة MCB بـ:
مجموعة واسعة من RCDs
مجموعات كاملة من المكونات الإضافية
مجموعات كاملة من الملحقات
الوظائف:
-حماية الزائد
حماية ماس كهربائى
-عزل
-التحكم
تستخدم في المباني السكنية والمباني غير السكنية والصناعة والبنية التحتية للطاقة
المواصفات الفنية
المعيار: lEC60898-1، IEC60947-2
الموافقات: م
التصنيف الحالي في (أ):6،10،16،20،25،32،40،50،63
الفولطية المقدرة Un: تيار متردد 230/400 فولت، تيار مستمر 250 فولت/500 فولت
التردد المقدر (هرتز): 50/60

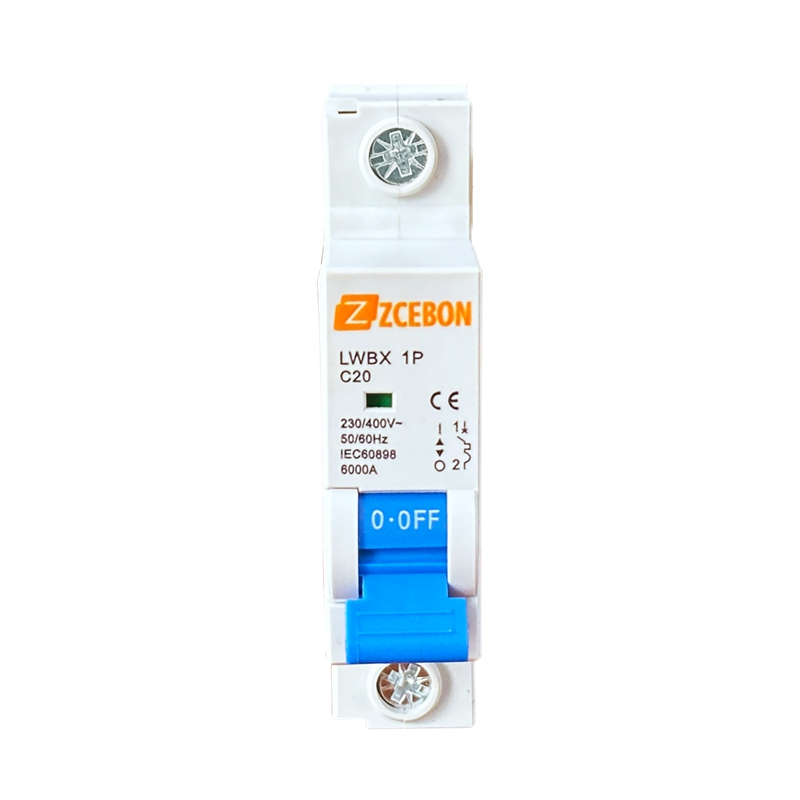

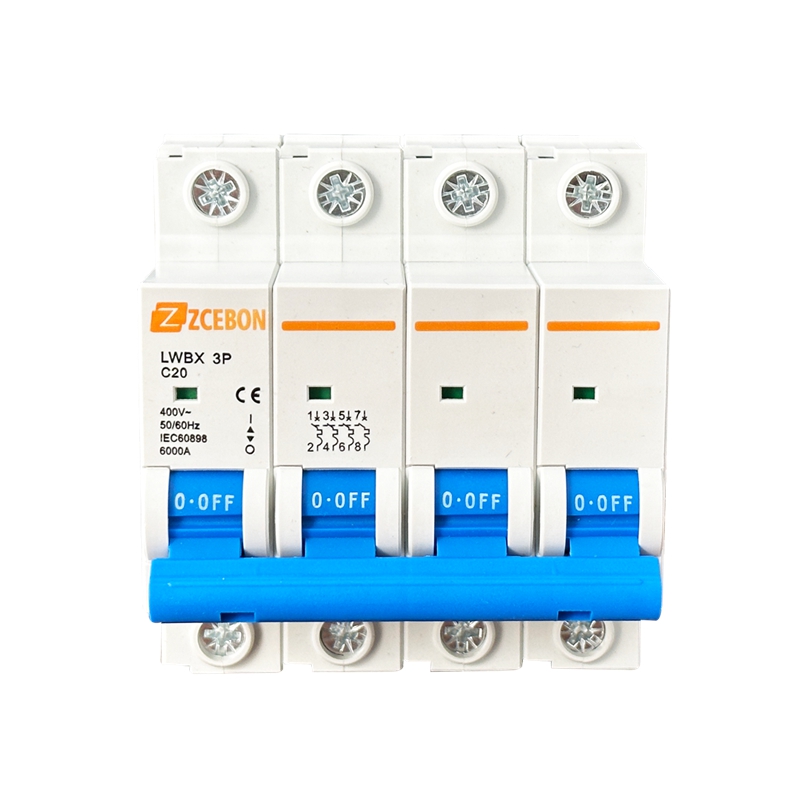

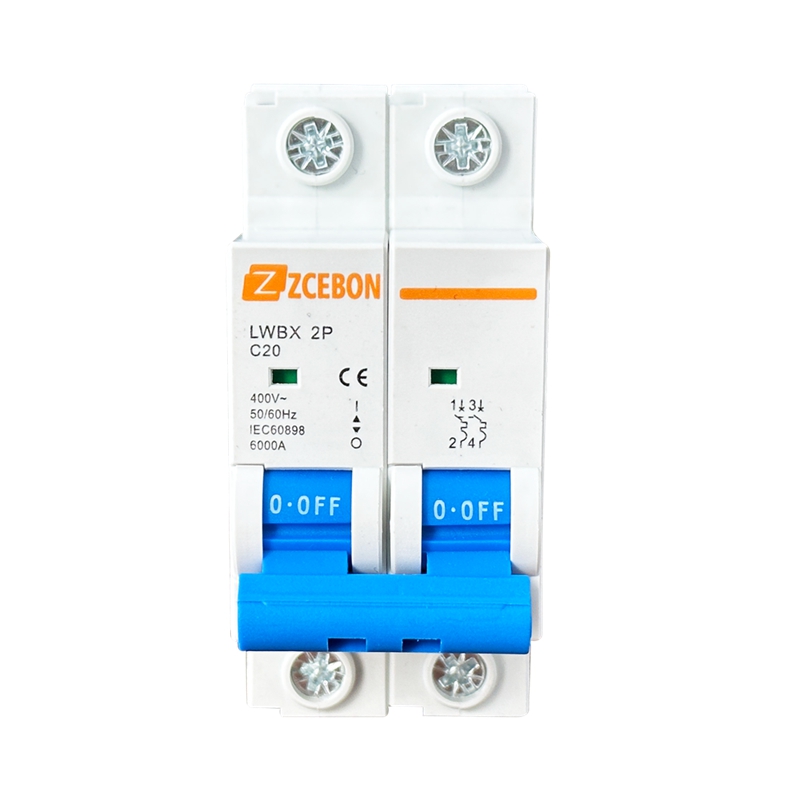

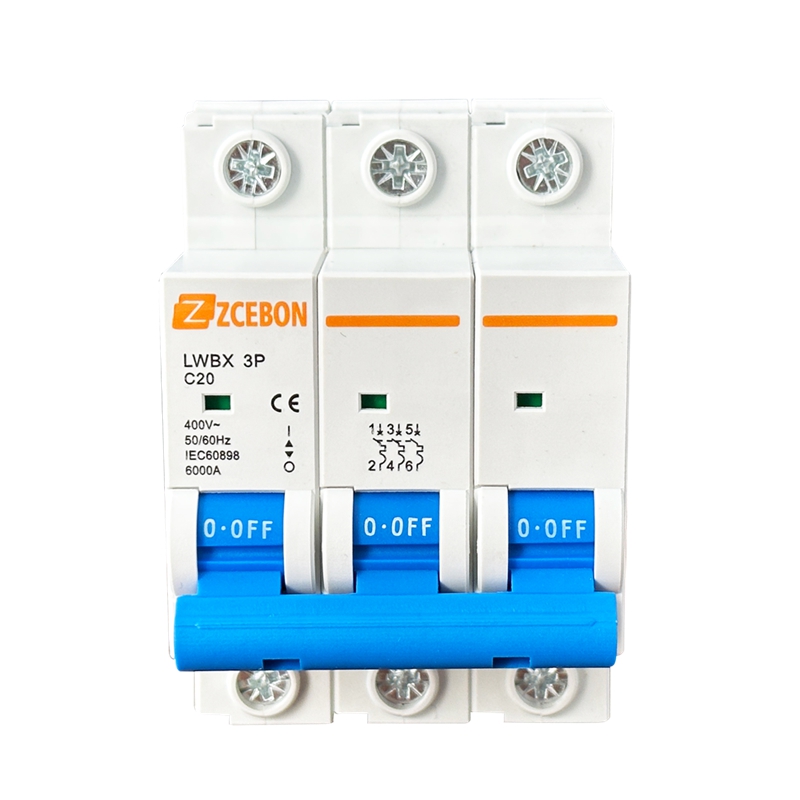

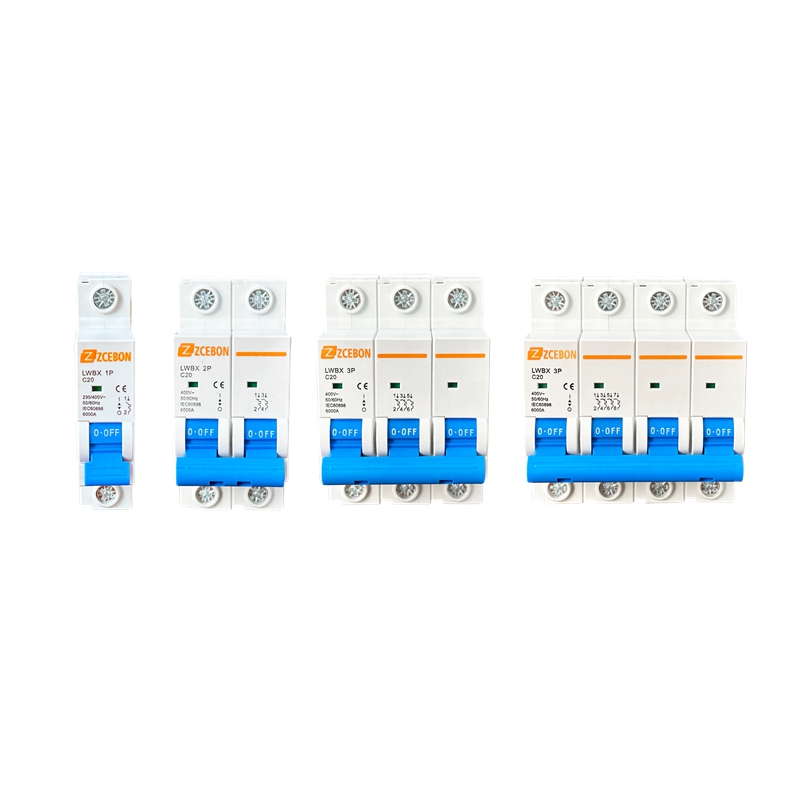

عدد الأعمدة: 1،2،3،4
خاصية التعثر: ب، ج، د
المنحنى المميز B (In): 3 -5
المنحنى المميز C (In): 5 -10
المنحنى المميز D (In): 10 -20
قدرة التبديل المقدرة Icn (A): 6000
درجة الحماية: lP20، مع الموصلات المتصلة
الحياة الكهربائية (مرات): 6,000
الحياة الميكانيكية (مرات): 15,000
كسر القدرة
مقاومة الحريق طبقاً للمواصفة UL 94: VO
موقف التركيب: أي
المقاطع العرضية للسلك (مم 2): 25
عزم الدوران الطرفي (نيوتن متر): 2.5
درجة حرارة بيئة العمل (°C):-40~ +50، الرطوبة بحد أقصى 95%
الارتفاع (متر): الحد الأقصى 2000
