Características:
1. A alça do MCB pode ser vedada ou equipada com suporte de cadeado, evitando alterações perigosas na operação (ON/OFF).
2. A alça fornece uma indicação clara da posição do contato.
3. A impressão adequada de todos os dados na frente fornece identificação de longo prazo
4. Classe limitadora de energia da chave do disjuntor: 3.
5. A emissão de gases ionizados está limitada às restrições mais severas: distância da rede de 45 mm.
6. Este disjuntor MCB para uso doméstico de acordo com IEC60898 - características de disparo BC e D.
7. Estes disjuntores MCB para a indústria de acordo com as características de disparo instantâneo IEC60947-2 com liberação B: 4ln, liberação C: 8ln, liberação D: 12ln
8. Estes minidisjuntores MCB podem ser estendidos com:
Uma ampla gama de RCDs
Conjuntos completos de componentes adicionais
Conjuntos completos de acessórios
Funções:
-Proteção contra sobrecarga
Proteção contra curto-circuito
-Isolamento
-Controle
Usado em edifícios residenciais, edifícios não residenciais, indústria, infraestrutura energética
Especificações técnicas
Padrão:lEC60898-1,IEC60947-2
Aprovações: CE
Corrente nominal In(A):6,10,16,20,25,32,40,50,63
Tensão nominal Un: Ac 230/400V DC250V/500V
Frequência nominal (Hz): 50/60

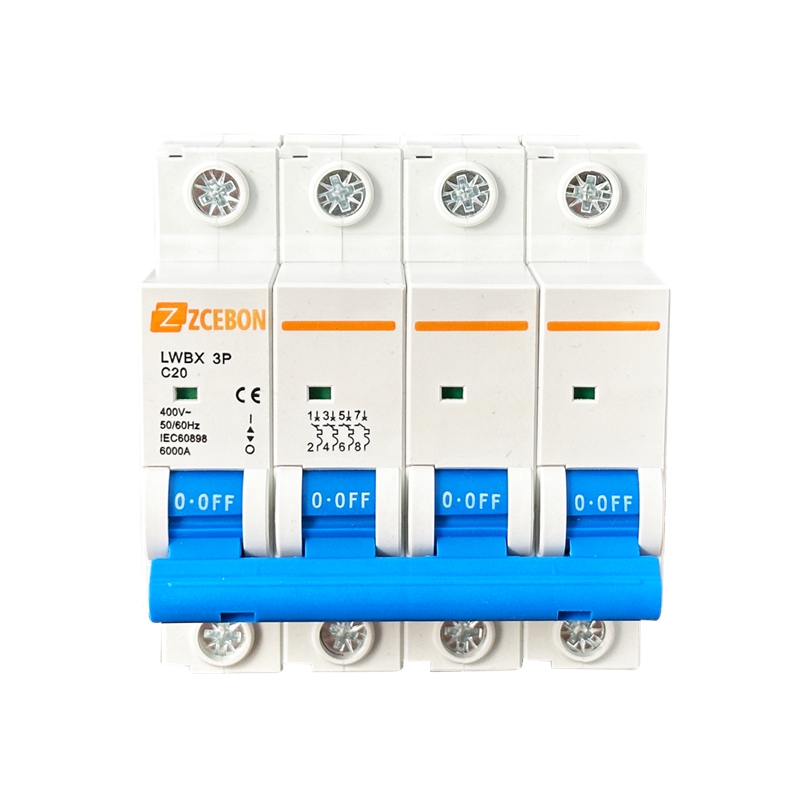

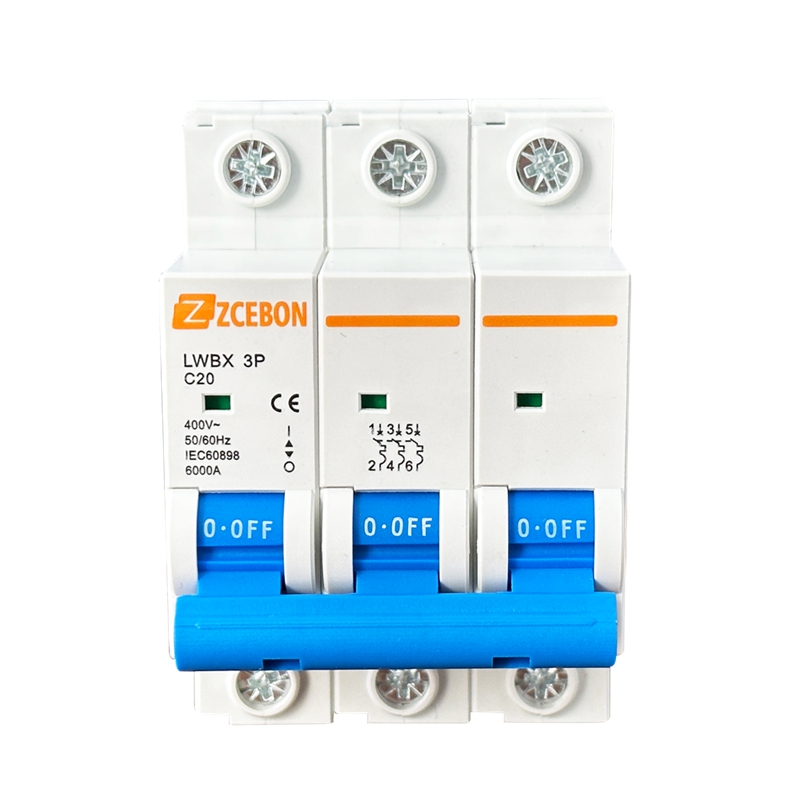

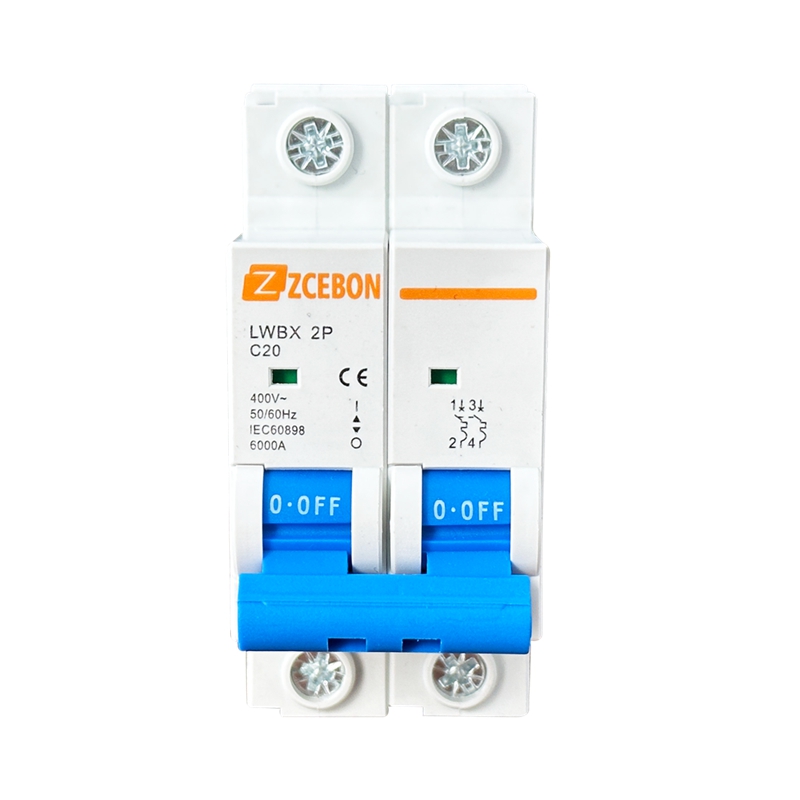

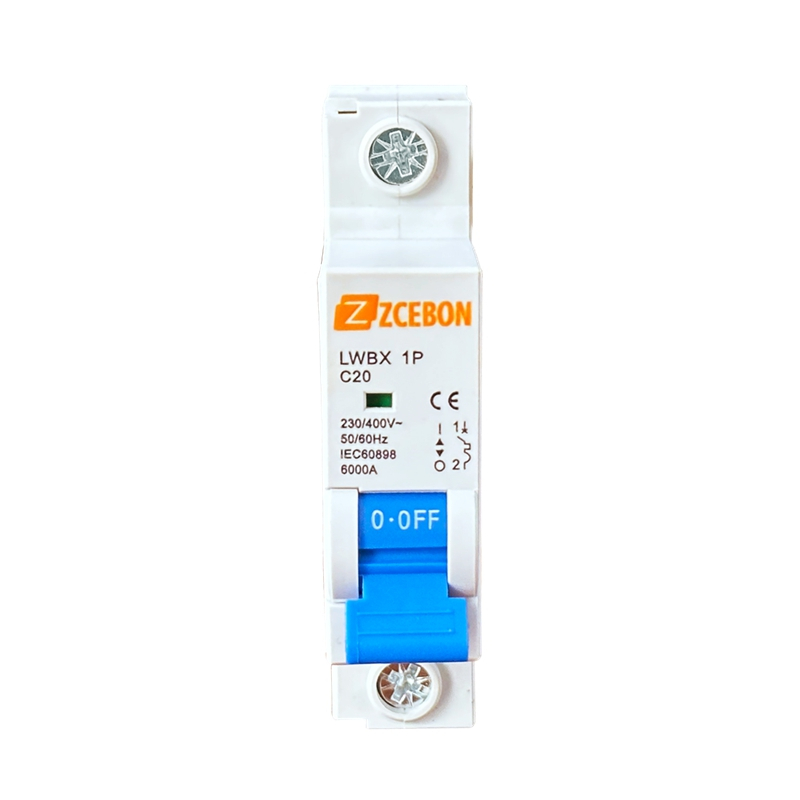

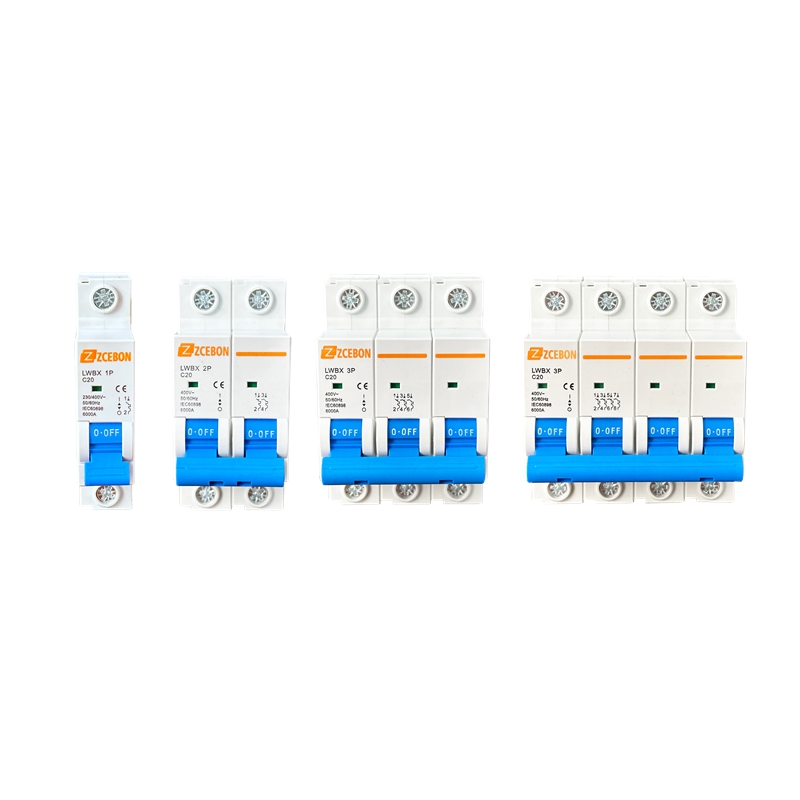

Número de pólos: 1,2,3,4
Característica de disparo: B, C, D
Curva característica B (In): 3 -5
Curva característica C (In): 5 -10
Curva característica D (In): 10 -20
Capacidade nominal de comutação Icn (A): 6000
Grau de proteção: lP20, com condutores conectados
Vida elétrica (vezes): 6.000
Vida mecânica (vezes): 15.000
Capacidade de ruptura
Resistência ao fogo de acordo com UL 94: VO
Posição de montagem: qualquer
Seções transversais do fio (mm 2): 25
Torque de aperto do terminal (NM): 2,5
Temperatura do ambiente de trabalho (℃): -40 ~ +50, umidade máxima de 95%
Altitude (metros): Máx. 2.000
