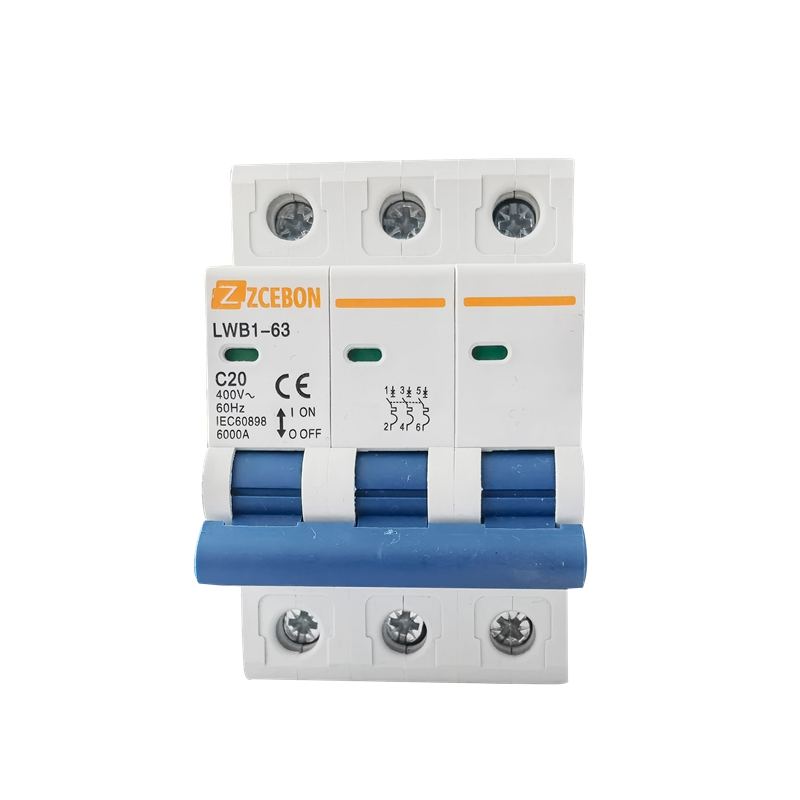

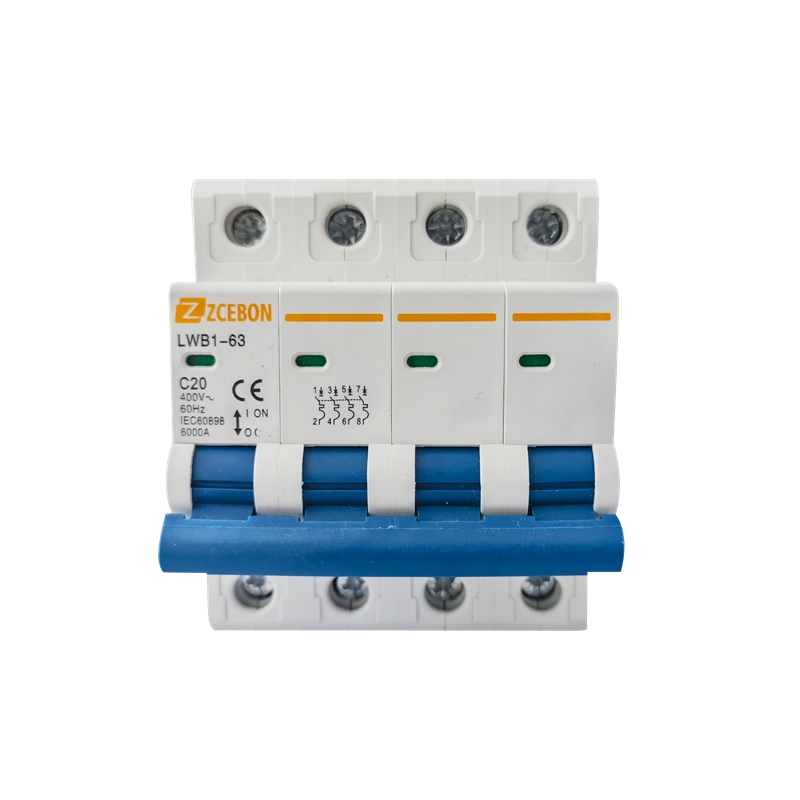

CARACTERÍSTICAS:
1. El hecho de que la manija sea precintable o esté equipada con soporte para candado evita cambios peligrosos de operación (ON/OFF).
2. El mango proporciona una indicación clara de la posición de contacto.
3. La impresión adecuada de todos los datos en el frente proporciona una identificación a largo plazo
4. Este MCB para uso doméstico cumple con las características de disparo lEc60898 -B,C y D.
5. Este MCB podrá ampliarse con:
Una amplia gama de RCD
Juegos completos de componentes adicionales.
Juegos completos de accesorios.
Funciones:
Utilizado en edificios residenciales, edificios no residenciales, fuentes de energía,
industria e infraestructura con función de protección contra sobrecargas;
Aislamiento de protección contra cortocircuitos;
Especificaciones técnicas
Estándar: IEC60898-1
Homologaciones: CE, CB

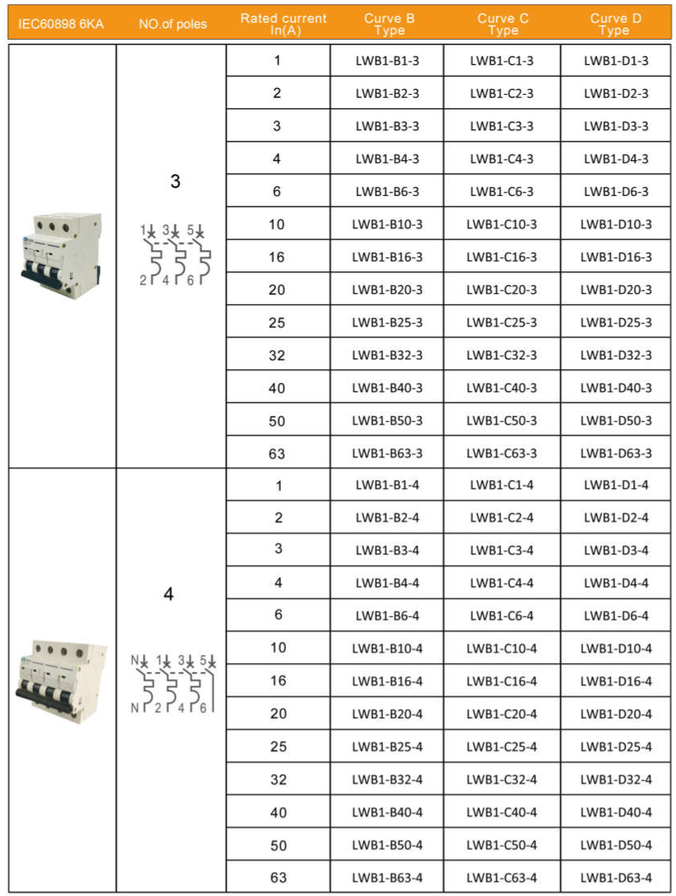

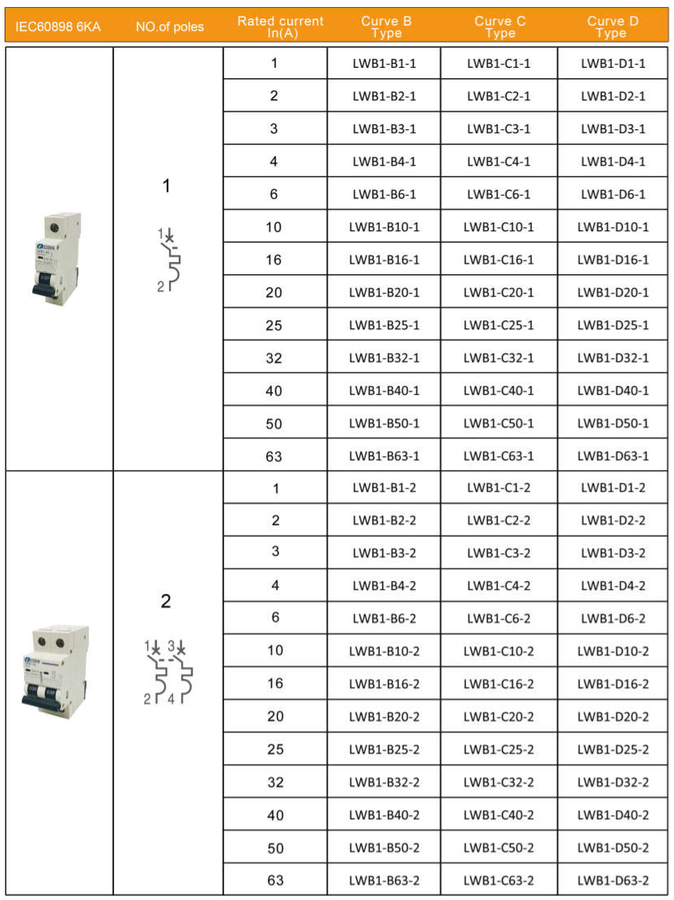

Corriente nominal en (A): 1,2,3,4,6,10,16,20,25,32,40,50,63
Tensión nominal Un (VAC): 230/400V
Voltaje operativo (VAC): Min.24 Max. 250/440
Tensión nominal de aislamiento (VAC): 500

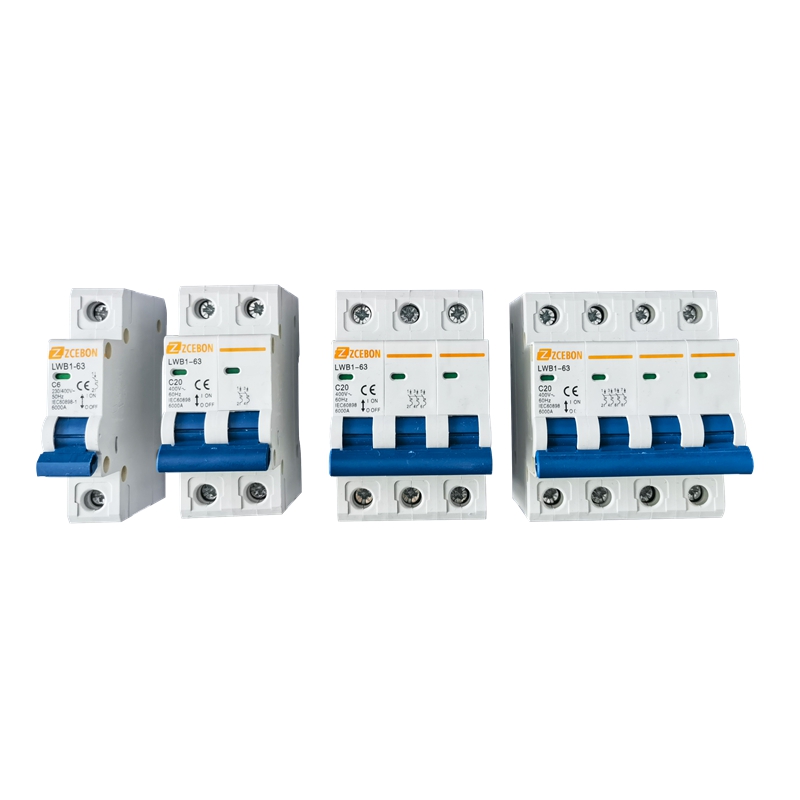

Número de polos: 1,2,3,4
Característica de disparo: B,C,D
Curva característica B (In): 3 - 5
Curva característica C (In): 5 -10
Curva característica D (In):10 -20
Límite de operación térmica (In): 1,13 - 1,45
Capacidad de conmutación nominal icn (KA): 4,5/6
Grado de protección: ip20, con conductores conectados
Vida eléctrica (veces): 4.000
Vida mecánica (veces): 10,000
Posición de montaje: cualquiera
Secciones de conductores
Sólidos y trenzados (mm 2): 0,75-35
Trenzado fino con puntera (mm 2): 0,72-25
Par de apriete de terminales (NM): 2,5-4
Temperatura ambiente (℃): -25 ~ +45, humedad máxima del 95%
Temperatura de almacenamiento (℃): -40 ~ +75
Altitud máxima (metros): máx. 2000
