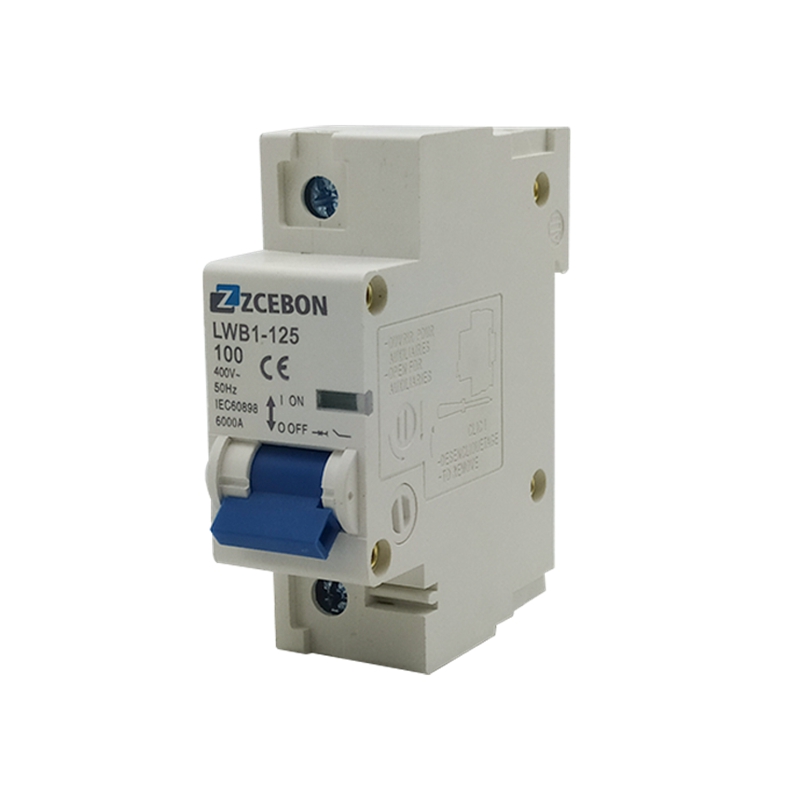

Fabricante de disyuntores LWB1-125

Ventaja

● Dos tipos de protección contra sobrecarga y cortocircuito.

● Conjunto completo de dispositivos complementarios con posibilidad de instalación sencilla e independiente.

● Indicación de posición de contacto.

● Fijación sobre carril DIN con doble bloqueo.

● Amplio rango de temperatura de funcionamiento de –25 a +45° С.

● Palanca de compromiso más amplia actualizada con área de contacto mejorada.

● Las muescas en los terminales de contacto reducen la pérdida de calor y aumentan la estabilidad mecánica de la conexión.

● Una mayor capacidad de conmutación de 6 kA permite instalar

● Conducir corriente en modo normal.

● la desconexión de la corriente a los cortocircuitos o el transbordo.

● La inclusión operativa y la desconexión de las cadenas eléctricas.

Función

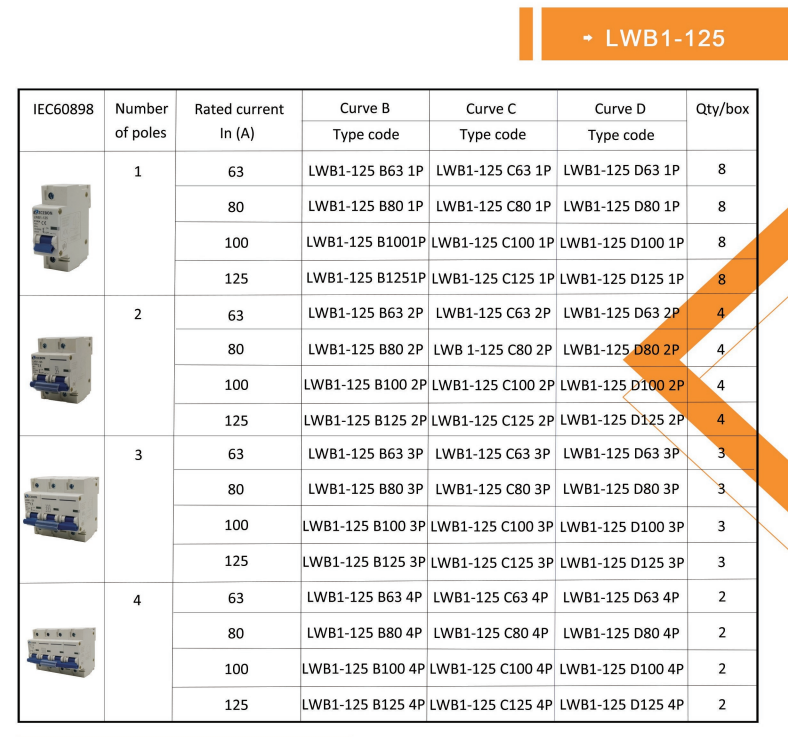

● Los disyuntores modulares (MCB) LWB1-125 protegen sistemas de distribución y grupos con cargas activas e inductivas. Están recomendados para su uso en distribuidores empotrables de instalaciones eléctricas domésticas e industriales. 12 artículos por 4 corrientes nominales que van desde 63 hasta 125 A.

Estándar: lEC60898

Homologaciones: CE

Corriente nominal In(A): 63;80;100;125

Tensión nominal Un: 230/400

Tensión de funcionamiento (V) :

Mín:24

Máximo: 250/400

Tensión nominal de aislamiento (V): 500

No. de polos 1, 2, 3, 4

Límite de funcionamiento térmico (In): 1,05 ~ 1,30

Características de disparo: B,C,D

Versión B (entrada): 4

Versión C (entrada): 8

Lanzamiento D (en): 14

Durabilidad eléctrica, no menor que, ops. 4000

Durabilidad mecánica, no menor que, ops. 20 000

Capacidad de rotura:

Modelo	Tensión nominal (V)		Según IEC 60898
			Icu(kA)	ICs(kA)
LWB1-125	1P	230/400	10	10
	2-4P	400	10	10

Especificaciones técnicas

Estándar:	Estándar:
Aprobaciones:	CE, CB
Corriente nominal ln(A):	1,2,3,4,6,10,16,20,25,32,40,50,63
Tensión nominal Un (VAC):	230/400V
Voltaje operativo (VAC):	Mín. 24 máx. 250/440
Tensión nominal de aislamiento (VAC):	500
Número de polos:	1,2,3,4
Característica de disparo:	B,C,D
Curva característica B (ln):	3 - 5
Curva característica C (ln):	5-10
Curva característica D (ln):	10-20
Límite de operación térmica (ln):	1,13 - 1,45
Capacidad de conmutación nominal icn (KA):	4.5/6
Grado de protección:	IP20, con conductores conectados
Vida eléctrica (veces):	4.000
Vida mecánica (veces):	10.000
Posición de montaje:	cualquier
Sólidos y trenzados (mm2):	0,75-35
Cable fino con puntera (mm2):	0,72-25
Par de apriete de terminales (NM):	2.5-4
Temperatura ambiente (℃):	-25~+45, máx. 95% de humedad
Temperatura de almacenamiento (℃):	-40~ +75
Altitud máxima (metros):	Máximo 2000
