Avantage
● Deux types de protection contre les surcharges et les courts-circuits.
● Ensemble complet d'appareils supplémentaires avec possibilité d'installation simple et indépendante
● Indication de la position des contacts.
● Accrochage sur rail DIN avec double verrouillage.
● Large plage de températures de fonctionnement de –25 à +45° С.
● Mise à jour d'un levier d'engagement plus large avec une zone de contact améliorée.
● Les encoches sur les bornes de contact rédui
● Une capacité de commutation plus élevée de 6 kA permet l'installation
● Conduire le courant en mode normal.
● Coupure du courant en cas de court-circuit ou de surcharge.
● Allumage et arrêt rapides des chaînes électriques.
Fonction
● Les disjoncteurs modulaire95A-120A
Norme : lEC60898
Homologations : CE
Courant nominal In(A) : 63 ; 80 ; 100 ; 125
Tension nominale Un : 230/400
Tension de fonctionnement (V) :
Min : 24
Maximum : 250/400
Tension d'isolation nominale (V): 500
Nombre de pôles 1, 2, 3, 4
Limite de fonctionnement thermique (In) : 1,05 ~ 1,30
Caractéristiques de déclenchement : B,C,D
Sortie B (En) :4
Sortie C (In) : 8
Sortie D (dans): 14
Durabilité électrique, pas moins que, ops. 4000
Durabilité mécanique, pas moins que, ops. 20 000
Pouvoir de coupure :
Modèle |
Tension nominale |
Selon CEI 60898 |
||
Icu(kA) |
Cc(kA) |
|||

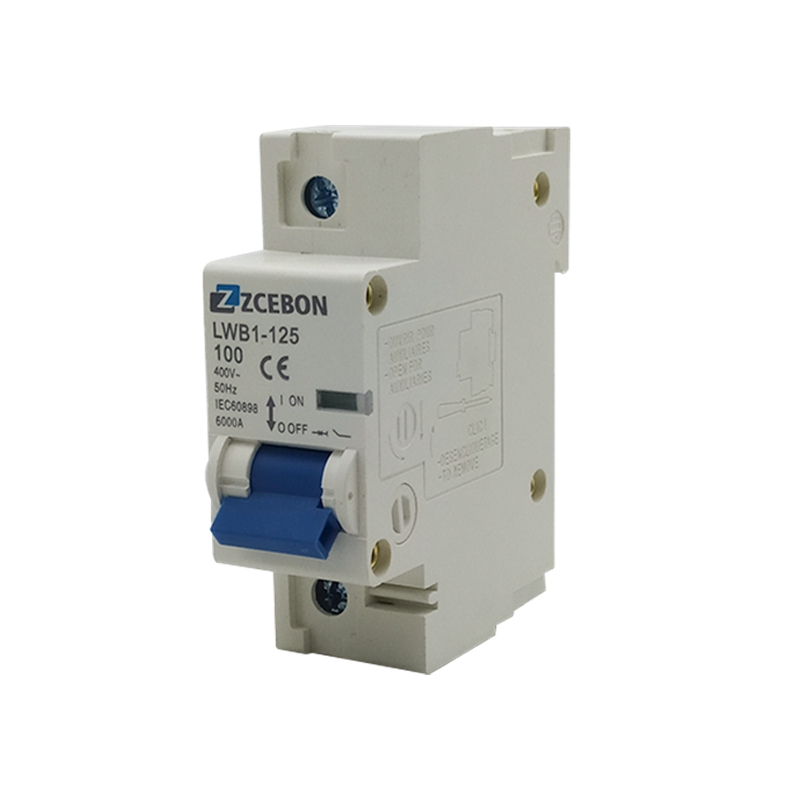

LWB1-125 |
1P |
230/400 |
10 |
10 |
2-4P |
400 |
10 |
10 |
|
Spécifications techniques
Standard: |
Standard: |
Approbations : |
CE, CB |
Courant nominal ln(A) : |
1,2,3,4,6,10,16,20,25,32,40,50,63 |
Tension nominale Un (VCA) : |
230/400V |
Tension de fonctionnement (VAC) : |
Min. 24 maximum. 250/440 |
Tension d'isolation nominale (VAC) : |
500 |
Nombre de pôles : |
1,2,3,4 |
Caractéristique de déclenchement : |
B,C,D |
Courbe caractéristique B (ln) : |
3 - 5 |
Courbe caractéristique C (ln) : |
5 -10 |
Courbe caractéristique D (ln) : |
10 -20 |
Limite de fonctionnement thermique (ln) : |
1,13 - 1,45 |
Capacité de commutation nominale icn (KA) : |
4.5/6 |
Degré de protection : |
IP20, avec conducteurs connectés |
Durée de vie électrique (fois) : |
4 000 |
Durée de vie mécanique (fois) : |
10 000 |
Position de montage : |
n'importe lequel |
Solide et multibrin (mm2) : |
0,75-35 |
Toron fin avec embout (mm2) : |
0,72-25 |
Couple de serrage des bornes (NM) : |
2,5-4 |
Température ambiante (℃) : |
-25~+45,max 95% d'humidité |
Température de stockage (℃ |
-40~ +75 |
Altitude maximale (mètres) : |
Maximum 2000 |
