CARACTÉRISTIQUES:
1. La poignée du MCB est scellable ou équipée d'un support de cadenas pour éviter les dangers.
le fonctionnement change (ON/OFF).
2. La poignée fournit une indication claire de la position du contact
3. L'impression adéquate de toutes les données sur le recto permet une identification à long terme
4. Classe de limitation d'énergie du disjoncteur : 3
5. L'émission de gaz ionisés est limitée aux restrictions les plus sévères : distance de grille de 45 mm.
6. Ce disjoncteur MCB pour ménage conformément aux caractéristiques de déclenchement lEc60898 - B, C et D.
7. Ce disjoncteur CB pour l'industrie conformément au déclenchement instantané lEC60947-2
caractéristiques avec déclencheur B : 4ln, déclencheur c : 8ln, déclencheur D : 12in
8. Ces mini disjoncteurs MCB peuvent être étendus avec :
Une large gamme de RCD
Ensembles complets de composants supplémentaires
Ensembles complets d'accessoires
Fonctions :
-0protection contre les surcharges
-Protection contre les courts-circuits
-Isolement
-Contrôle
Utilisé dans les bâtiments résidentiels, les bâtiments non résidentiels, l'industrie et les infrastructures énergétiques.
Spécifications techniques
Norme : LEC60898-1,IEC60947-2
Homologations : CE
Courant nominal In(A):6,10,16,20,25,32,40,50,63
Tension nominale Un : Ac 230/400 V DC 250 V/500 V
Fréquence nominale (Hz) : 50/60

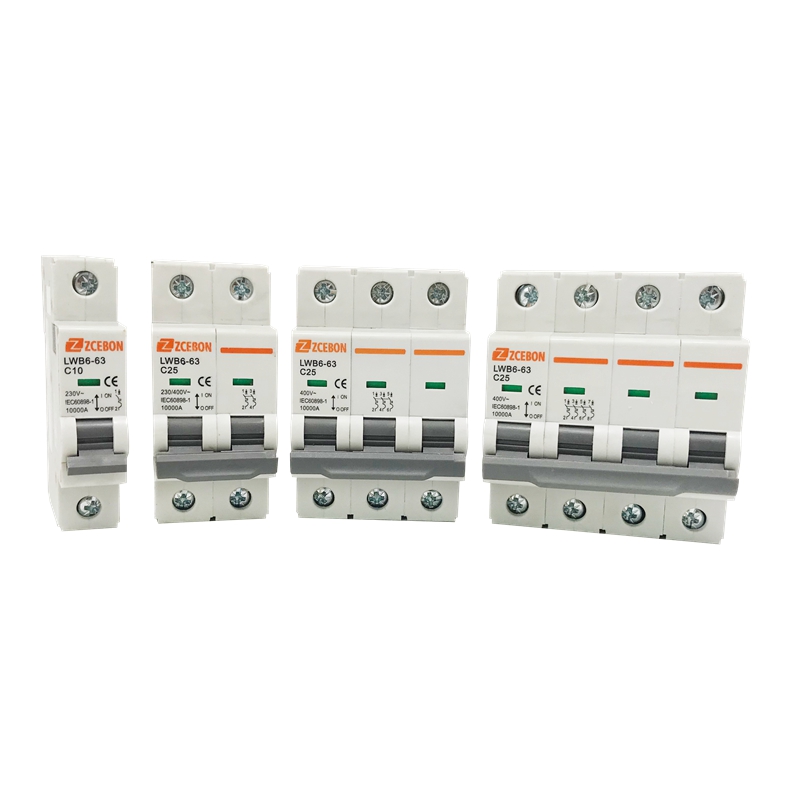

Nombre de pôles : 1,2,3,4
Caractéristique de déclenchement : B,C,D
Courbe caractéristique B (In): 3 -5
Courbe caractéristique C (In): 5 -10
Courbe caractéristique D (In):10 -20
Capacité de commutation nominale Icn (A) : 10 000
Degré de protection : LP20, avec conducteurs connectés
Durée de vie électrique (fois) : 6 000
Durée de vie mécanique (fois) : 15 000
Pouvoir de coupure : 10 KA
Résistance au feu selon UL 94 : VO
Position de montage : quelconque
Sections de fil (mm2):25
Couple de serrage des bornes (NM) : 2,5
Température de l'environnement de travail (℃) : -40 ~ +50, humidité maximale de 95 %
Altitude (mètres) : Max 2000
