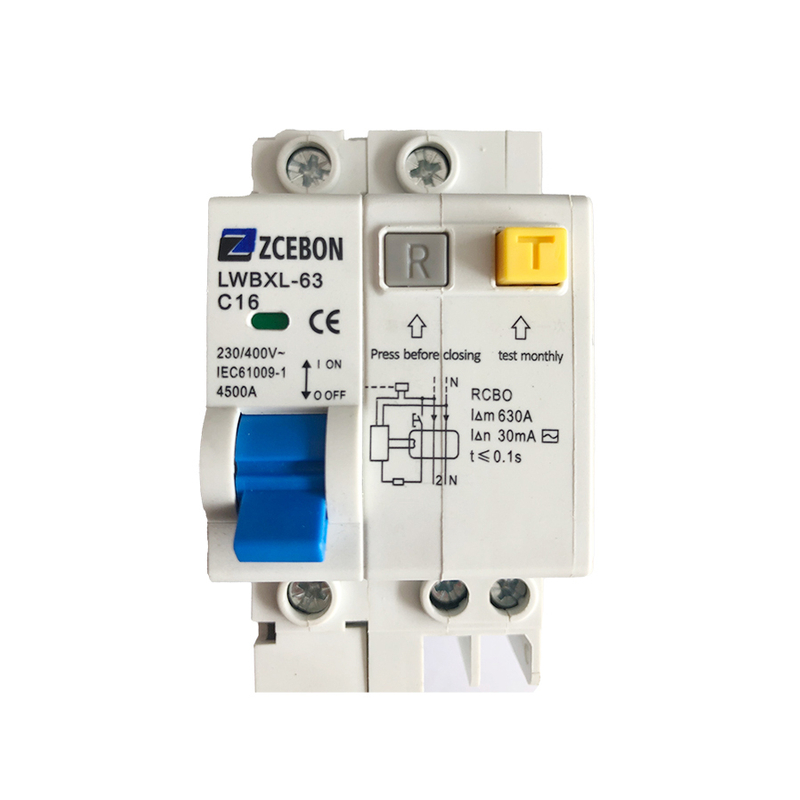

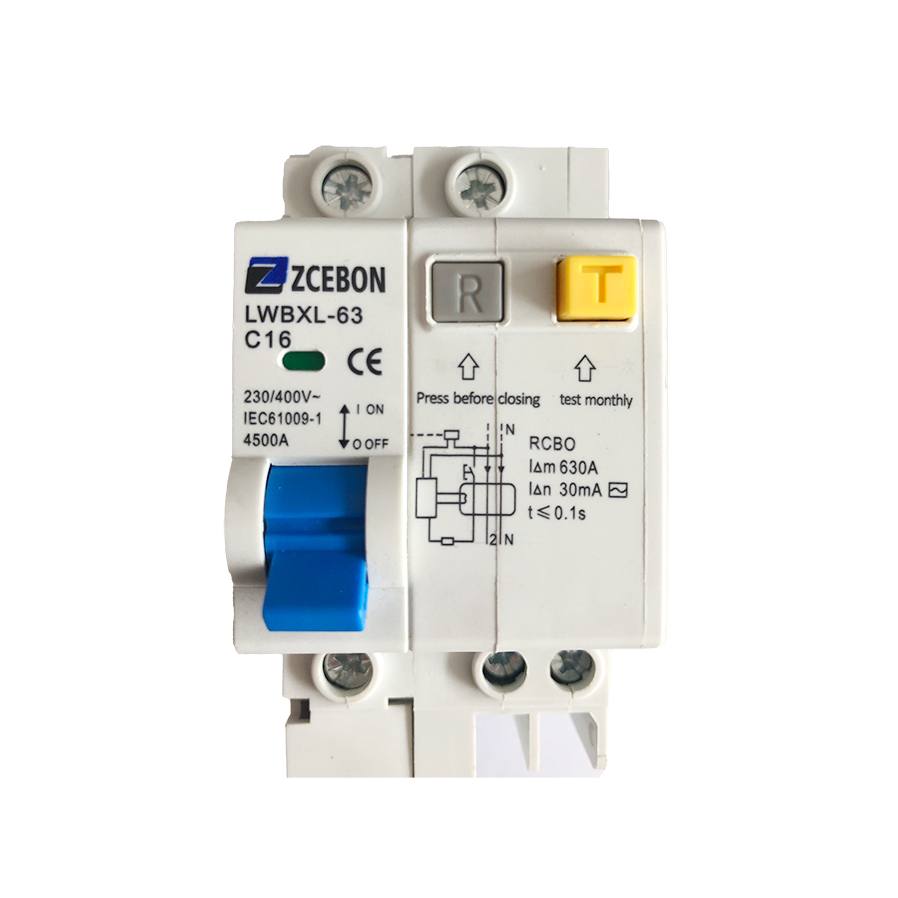

سمات:
1. النوع الإلكتروني، يعتمد على الجهد والنوع الكهرومغناطيسي، الجهد المستقل. لخيار العميل.
2. التجميع على الجانب مع سلسلة MCBs LWBX.
الوظائف:
1. التجميع جنبًا إلى جنب مع MCBs.
2. الحماية ضد تأثيرات التيارات الصدعية الجيبية المتناوبة.
3. الحماية ضد الاتصالات غير المباشرة وحماية إضافية ضد الاتصالات المباشرة.
المواصفات الفنية
المعيار: LEC 61009-1
الموافقات: م
النوع (الشكل الموجي للتسرب الأرضي المستشعر): AC، A

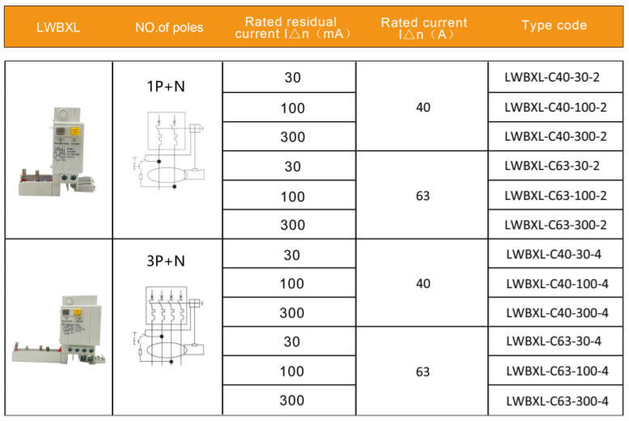

عدد الأعمدة: 1P+N،3P+N
التصنيف الحالي في (أ): 40 63
الجهد المقدر Un (VAC): 230/400 فولت
تصنيف جهد العزل Ui (VAC): 500
التردد المقدر Fn (هرتز): 50/60
التيارات المتبقية المقدرة (مللي أمبير):t-،n=10 3050 100 300
قدرة الكسر المقدرة (lcn): lcn الخاص بـ MCB المرتبط بها
قدرة القطع المتبقية المقدرة lm: Icn الخاص بـ MCB المرتبط
الحياة الكهربائية (مرات): 6000
الحياة الميكانيكية (مرات): 15,000
درجة الحماية: lP20، مع الموصلات المتصلة
المقاطع العرضية للموصل
الصلبة والمجدولة (مم 2): 0.75-35
مجدولة بدقة مع الأكمام النهائية (مم 2): 0.72-25
عزم الدوران الطرفي (نيوتن متر): 2.5-4
درجة الحرارة المحيطة (°C): -25~+45، الرطوبة بحد أقصى 95%
درجة حرارة التخزين (ج): -40 ~ +75
الارتفاع الأقصى (متر): الحد الأقصى 2000
