Características:
1. Tipo eletrônico, dependente de tensão e tipo eletromagnético, independente de tensão.

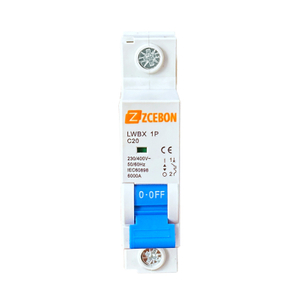

2. Montagem lateral com MCBs da série LWBX.
Funções:
1.Montagem lateral com MCBs.
2.Proteção contra os efeitos de correntes alternadas senoidais de falta à terra.
3.Proteção contra contatos indiretos e proteção adicional contra contatos diretos.
Especificações técnicas
Padrão: IEC 61009-1
Aprovações: CE
Tipo (forma de onda da fuga à terra detectada): AC, A
Número de pólos: 1P+N,3P+N
Corrente nominal In(A): 40 63
Tensão nominal Un (VAC): 230/400V
Tensão nominal de isolamento Ui (VAC): 500
Frequência nominal Fn (Hz): 50/60
Correntes residuais nominais (mA):t-,n=10 3050 100 300
Capacidade de interrupção nominal (lcn): lcn do MCB associado
Capacidade de interrupção residual nominal lm: Icn do MCB associado
Vida elétrica (vezes): 6000
Vida mecânica (vezes): 15.000
Grau de proteção: lP20, com condutores conectados
Seções transversais do condutor
Sólido e trançado (mm 2): 0,75-35
Finamente trançado com manga final (mm 2): 0,72-25
Torque de aperto do terminal (NM): 2,5-4
Temperatura ambiente (℃): -25 ~ + 45, umidade máxima de 95%
Temperatura de armazenamento (C): -40~ +75
Altitude máxima (metros): Máx. 2.000
