Características:
1. Tipo electrónico, dependiente del voltaje y tipo electromagnético, independiente del voltaje, a opción del cliente.

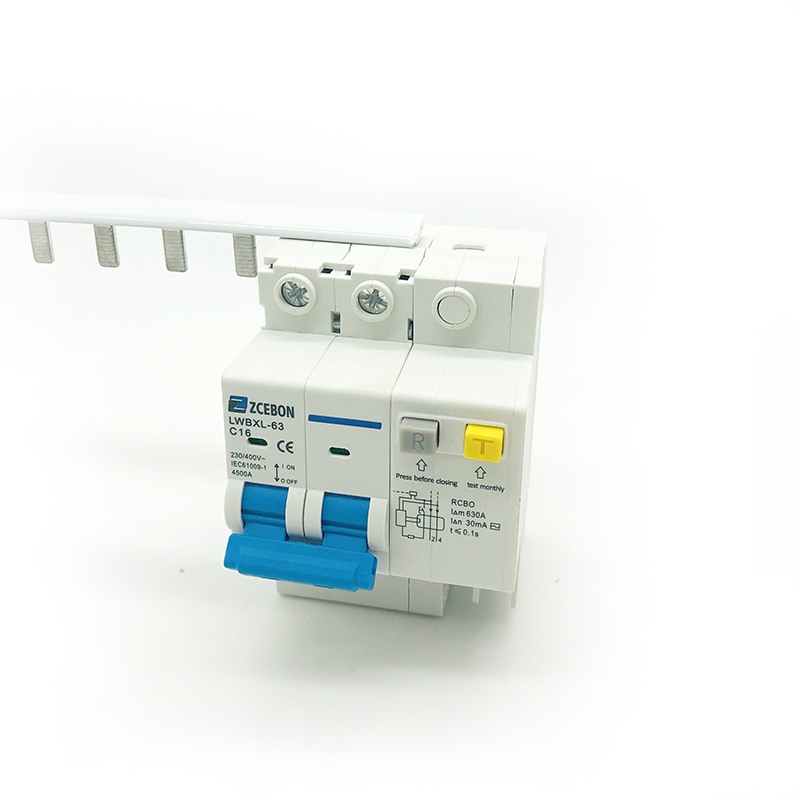

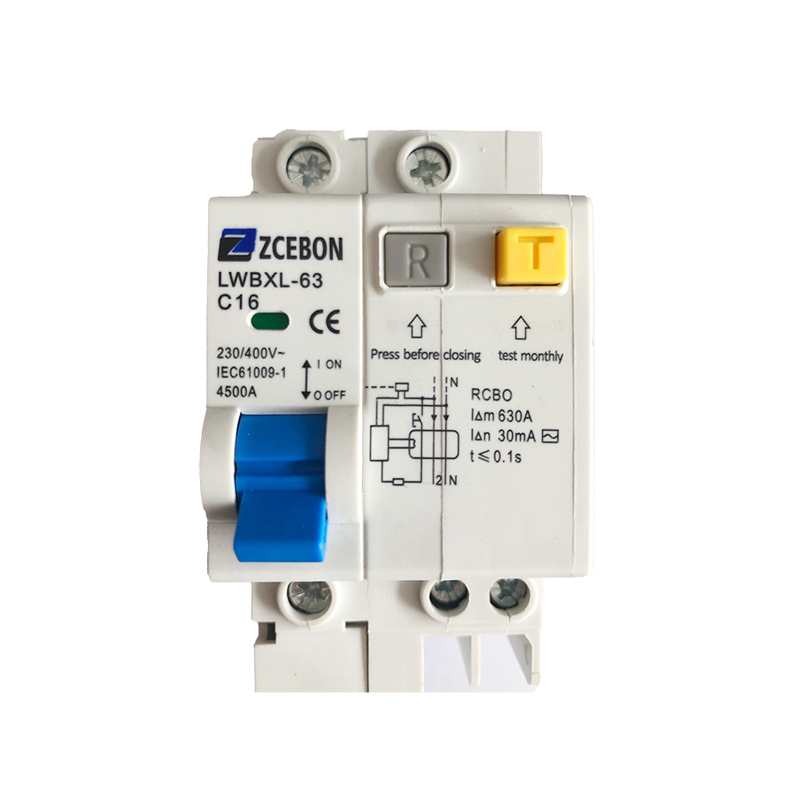

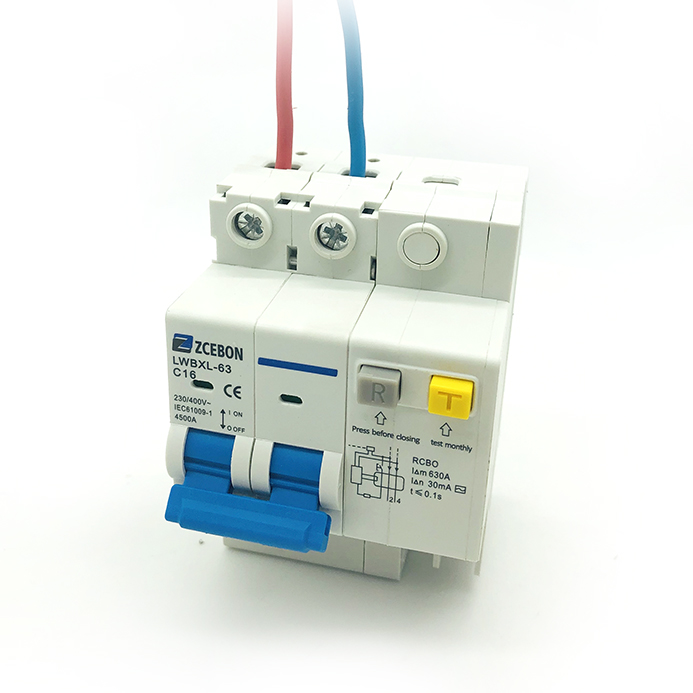

2. Montaje lateral con MCB serie LWBX.
Funciones:
1.Montaje en el lado con MCB.
2.Protección contra los efectos de las corrientes alternas sinusoidales de falla a tierra.
3.Protección contra contactos indirectos y protección adicional contra contactos directos.
Especificaciones técnicas
Norma: IEC 61009-1
Homologaciones: CE
Tipo (forma de onda de la fuga a tierra detectada): AC, A
Número de polos: 1P+N,3P+N
Corriente nominal In(A): 40 63
Tensión nominal Un (VAC): 230/400V
Tensión nominal de aislamiento Ui (VAC): 500
Frecuencia nominal Fn (Hz): 50/60
Corrientes residuales nominales (mA):t-,n=10 3050 100 300
Poder de corte nominal (lcn): lcn del MCB asociado
Poder de corte residual nominal lm: Icn del MCB asociado
Vida eléctrica (veces): 6000
Vida mecánica (veces): 15.000
Grado de protección: lP20, con conductores conectados
Secciones de conductores
Sólidos y trenzados (mm 2): 0,75-35
Trenzado fino con puntera (mm 2): 0,72-25
Par de apriete de terminales (NM): 2,5-4
Temperatura ambiente (℃): -25 ~ +45, humedad máxima del 95%
Temperatura de almacenamiento (C): -40~ +75
Altitud máxima (metros): máx. 2000
