المزايا

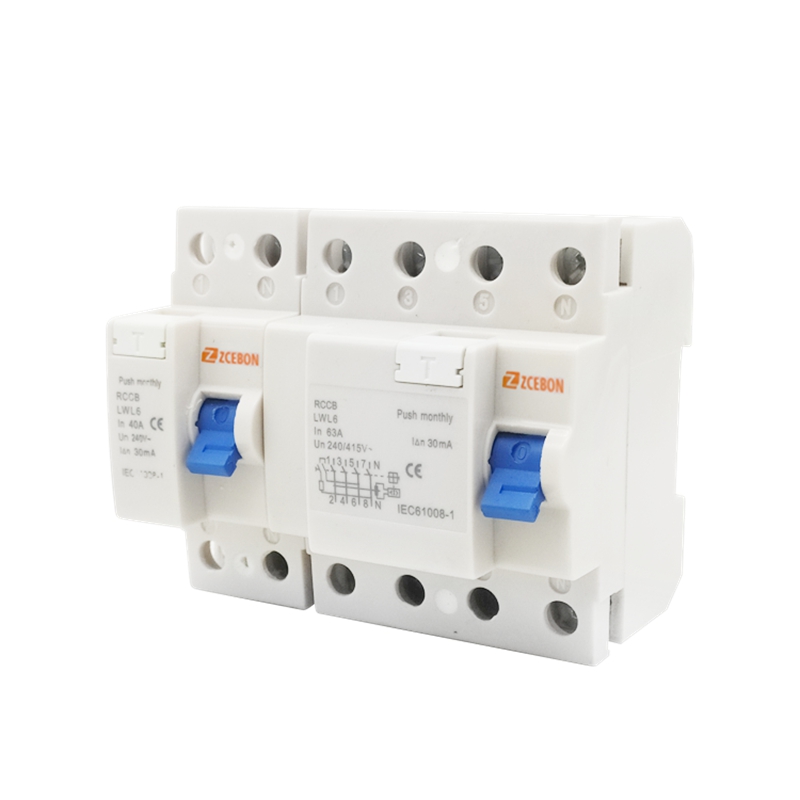

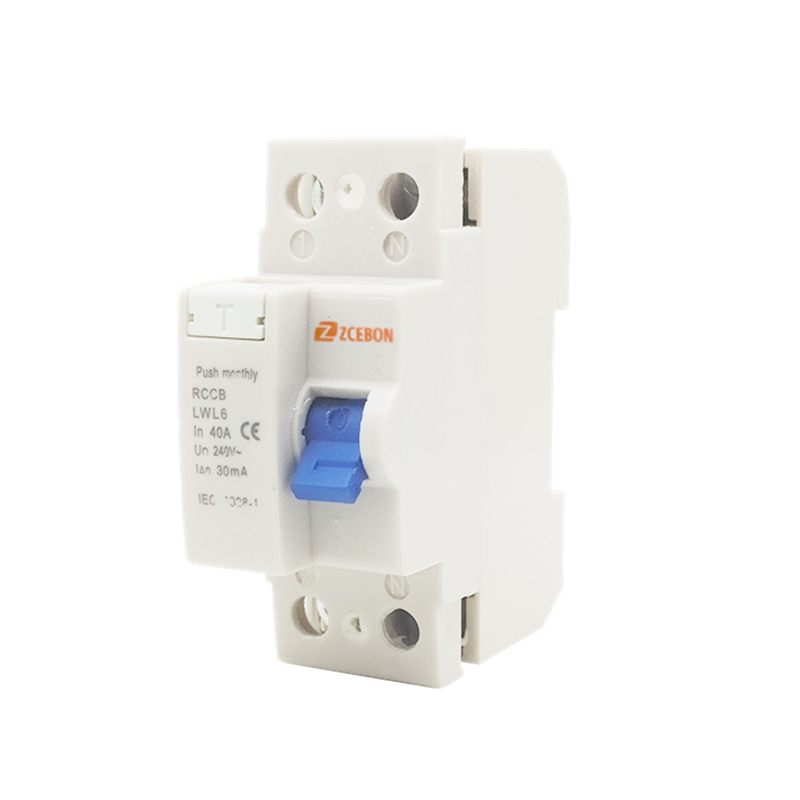

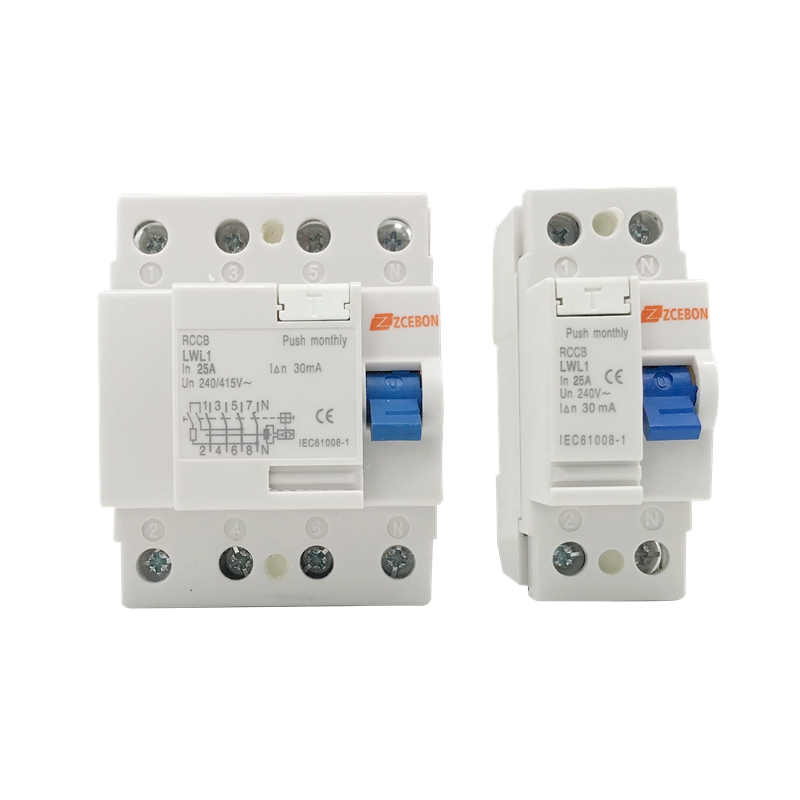

• LWL1 RCCB عبارة عن جهاز قطع وقائي ميكانيكي إلكتروني موثوق ومحصن ضد الضوضاء، وهو قادر، على عكس RCCB من النوع AC,A,S، على ضمان حماية شاملة ضد الصدمات الكهربائية في حالة الاتصال العرضي غير المقصود بالموصل وضد تيارات التسرب.
• مقاومة جيدة للتآكل الكهربائي: ما لا يقل عن 4000 عملية تبديل.
• تيار الدائرة القصيرة المشروط هو 6000 أمبير.
• مجموعة واسعة من التيارات المقدرة (16، 25، 32، 40، 63، 80، 100 أمبير) والتيارات التفاضلية المقدرة (30، 100، 300 مللي أمبير).
• تركيب سريع باستخدام المزلاج ذو القفل المزدوج.
• مادة ملحومة مع وجود الفضة على نقاط التلامس.
• تعمل الشقوق الموجودة على المشابك الطرفية على تقليل فقدان الحرارة وزيادة القوة الميكانيكية للاتصال.
• يمكن توصيل الحمولة إما بالمحطات العلوية أو السفلية.
• مجموعة واسعة من الفولتية العاملة لجهاز مراقبة التشغيل (230 إلى 400 فولت).
وظائف
المعيار: lEC61008-1
الموافقات: م
النوع (الشكل الموجي للتسرب الأرضي المستشعر): AC,A
نوع وقت الرحلة: الاستخدام العام، انتقائية S
عدد الأعمدة (ف): 2,4
التصنيف الحالي في (أ): 16,25,32,40,63,80,100
الفولطية Ue (V): 230/400
درجة حرارة التخزين (درجة مئوية):-40 ~ +75
الارتفاع الأقصى (متر): 2,000
تصنيف الجهد العزل واجهة المستخدم (V): 500
التردد المقدر Fn (هرتز): 50/60
التيارات المتبقية المقدرة (lΔn)(mA): 10(2P 16A)،30100300
تيار الدائرة القصيرة المشروط: Inc=I Δ C=6000A SCPD fuse 100A Gg
قدرة التصنيع والكسر Im (A): 1000
قدرة الكسر المتبقية المقدرة l Δ m (A): 1000
جهد تحمل النبض المقدر (1.2/50) Uimp (كيلو فولت): 8
جهد اختبار العزل الكهربائي عند التردد الصناعي لمدة دقيقة واحدة (كيلو فولت): 2.5
الحياة الكهربائية (الوقت): 10,000
الحياة الميكانيكية (الوقت): 20,000
درجة الحماية: lP20، مع الموصلات المتصلة
موقف التركيب: أي
المقاطع العرضية للموصل
الصلبة والمجدولة مع الأكمام النهائية (مم 2): 0.75 - 25
عزم الدوران الطرفي (نيوتن متر): 2.5-4
درجة الحرارة المحيطة (درجة مئوية): -25 ~ +45، الرطوبة القصوى 95%
