Ventajas

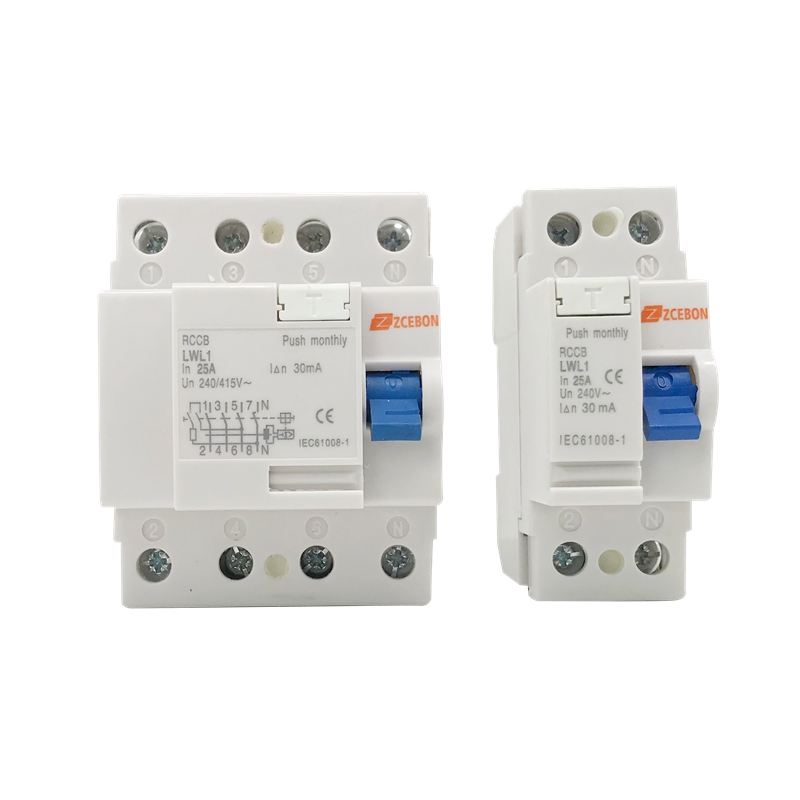

• LWL1 RCCB es un dispositivo electrónico de protección mecánico inmune al ruido fiable que, a diferencia de los RCCB de tipo AC,A,S, es capaz de garantizar una protección universal contra descargas eléctricas en caso de contacto accidental involuntario con un conductor y contra corrientes de fuga.
• Buena resistencia al desgaste eléctrico: al menos 4000 operaciones de conmutación.
• La corriente nominal de cortocircuito condicional es de 6000 A.
• Amplia gama de corrientes nominales (16, 25, 32, 40, 63, 80, 100А) y corrientes diferenciales de disparo nominales (30, 100, 300mA).
• Instalación rápida mediante pestillo con doble bloqueo.
• Material soldado con plata en los contactos.
• Las muescas en las abrazaderas de los terminales reducen la pérdida de calor y aumentan la resistencia mecánica de la conexión.
• La carga se puede conectar a terminales superiores o inferiores.
• Amplia gama de voltajes de trabajo para el dispositivo de monitoreo de operación (230 a 400V).
Funciones
Estándar: IEC61008-1
Homologaciones: CE
Tipo (forma de onda de la fuga a tierra detectada): AC,A
Tipo de tiempo de viaje: uso general, selectividad de S

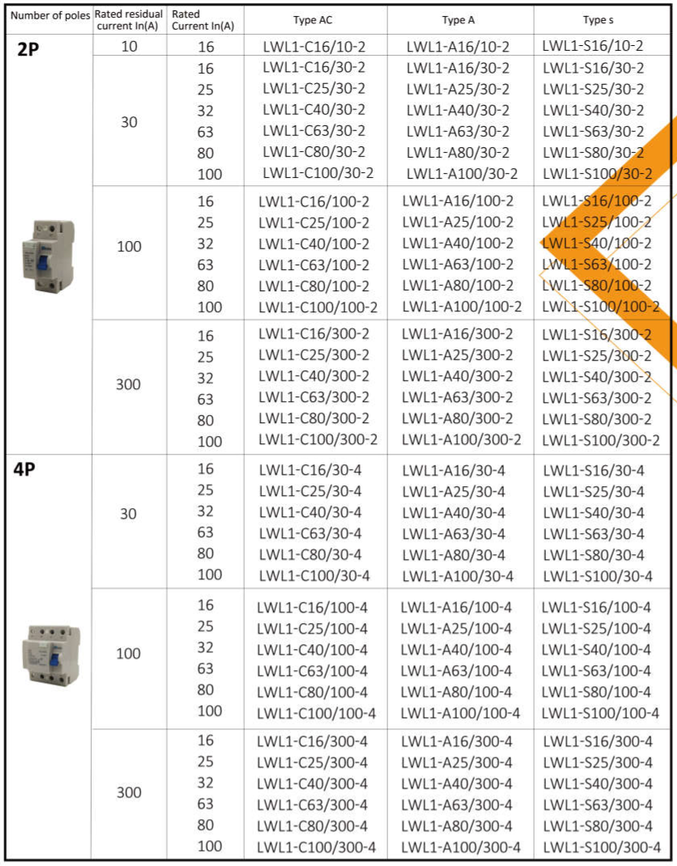

Número de polos (P): 2,4
Corriente nominal en(A): 16,25,32,40,63,80,100
Tensión nominal Ue (V) : 230/400
Temperatura de almacenamiento (C°): -40~ +75
Altitud máxima (metros): 2.000
Tensión nominal de aislamiento Ui (V): 500
Frecuencia nominal Fn (Hz): 50/60
Corrientes residuales nominales (lΔn)(mA): 10(2P 16A),30.100.300
Corriente nominal de cortocircuito condicional: Inc=I Δ C=6000A Fusible SCPD 100A Gg
Capacidad de cierre y desconexión Im (A): 1000
Capacidad nominal de rotura residual l Δ m (A): 1000
Tensión nominal soportada a impulsos (1,2/50) Uimp (kV): 8
Tensión de prueba dieléctrica a frecuencia ind.durante 1 min.(kV): 2,5
Vida eléctrica (tiempo): 10.000
Vida mecánica (tiempo): 20.000
Grado de protección: lP20, con conductores conectados
Posición de montaje: Cualquiera
Secciones de conductores
Sólidos y trenzados con puntera (mm 2): 0,75 - 25
Par de apriete de terminales (Nm): 2,5-4
Temperatura ambiente (C°): -25 ~ +45, humedad máxima del 95%
