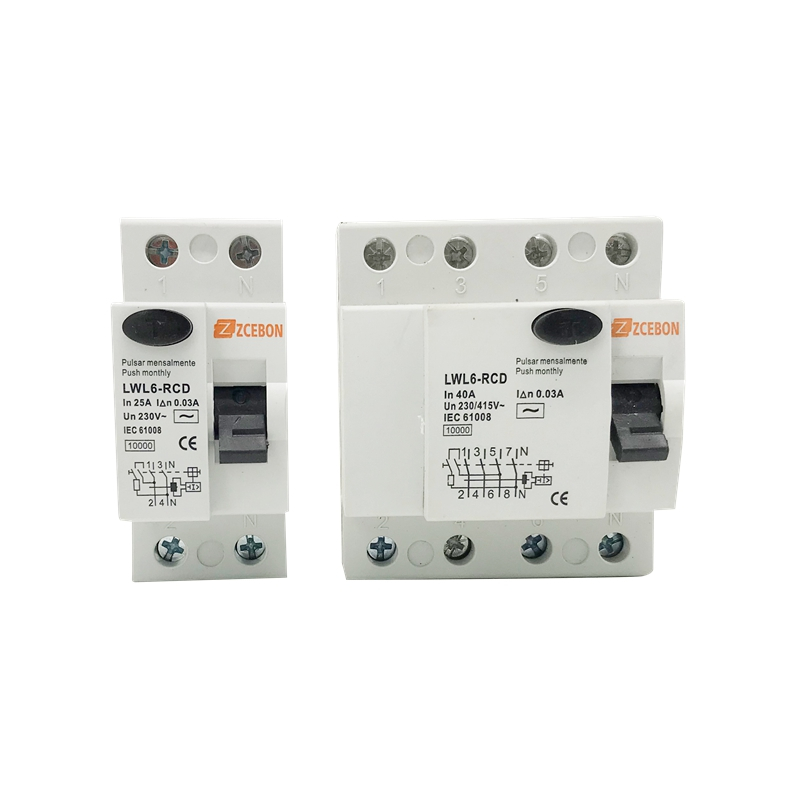

Caractéristiques:
1. Type électromagnétique, indépendant de la tension.
2. La poignée pouvant être plombée ou équipée d'un support de cadenas évite les changements de fonctionnement dangereux (ON/OFF).
- La poignée fournit une indication claire de la position du contact.
- L'impression adéquate de toutes les données sur le recto permet une identification à long terme.
Fonctions :
1. Utilisé dans les bâtiments résidentiels, les bâtiments non résidentiels, les sources d'énergie, l'industrie et les infrastructures, avec fonction de commutation, d'isolation et de contrôle.
2. Protection contre les effets des courants alternatifs sinusoïdaux de défaut de terre.
3.Protection contre les contacts indirects et protection supplémentaire contre les contacts directs.
4.Protection contre les risques d'incendie provoqués par des défauts d'isolation.

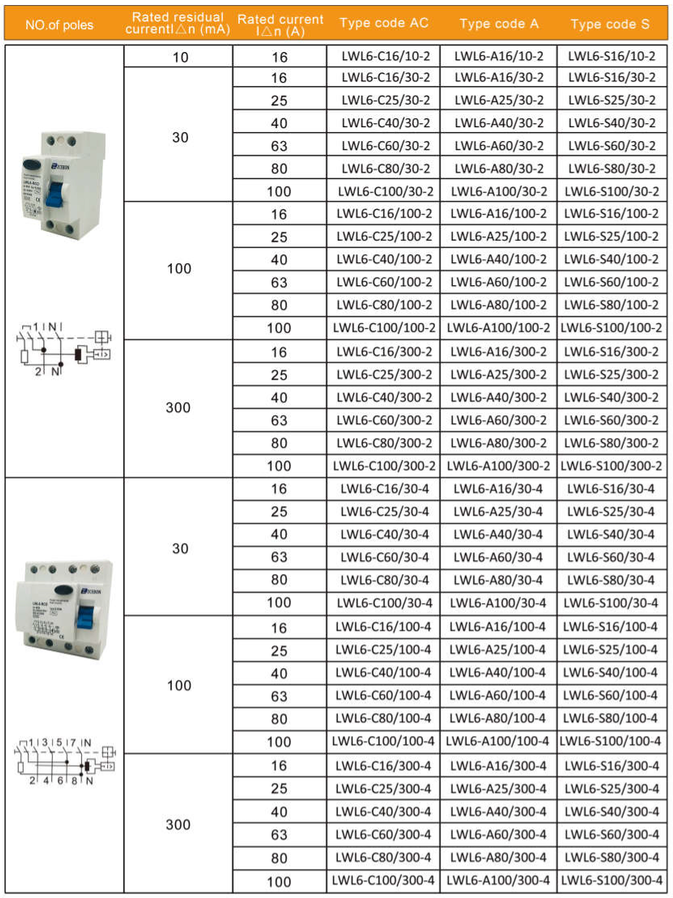

Spécifications techniques
Norme : IEC 61008-1
Homologations : CE
Type (forme d'onde de la fuite à la terre détectée) : AC, A, S
Nombre de pôles : 2,4
Courant nominal In(A) : 16 25 40 63 80 100
Tension nominale Un (VAC) : 230/400 V
Tension nominale d'isolement Ui (VAC) : 500
Fréquence nominale Fn (Hz) : 50/60
Courants résiduels nominaux (mA) : It-,n=10 3050 100 300
Pouvoir de coupure assigné (lcn) : Icn du MCB associé
Pouvoir de coupure résiduel assigné lm : Icn du disjoncteur associé
Durée de vie électrique (fois) : 6000
Durée de vie mécanique (fois) : 15 000
Degré de protection : iP20, avec conducteurs connectés
Sections des conducteurs
Solide et échoué (mm 2): 0,75-35
Finement échoué avec manchon2~!phoenix_var118_1!~
Couple de serrage des bornes (NM) : 2,5-4
Température ambiante (℃) : -25 ~ + 45, humidité maximale de 95 %
Température de stockage (℃) : -40 ~ +75
Altitude maximale (mètres) : Max 2000
Type : type électromagnétique
